Модуль програматор Atmel COM-портовий 5В, M156.

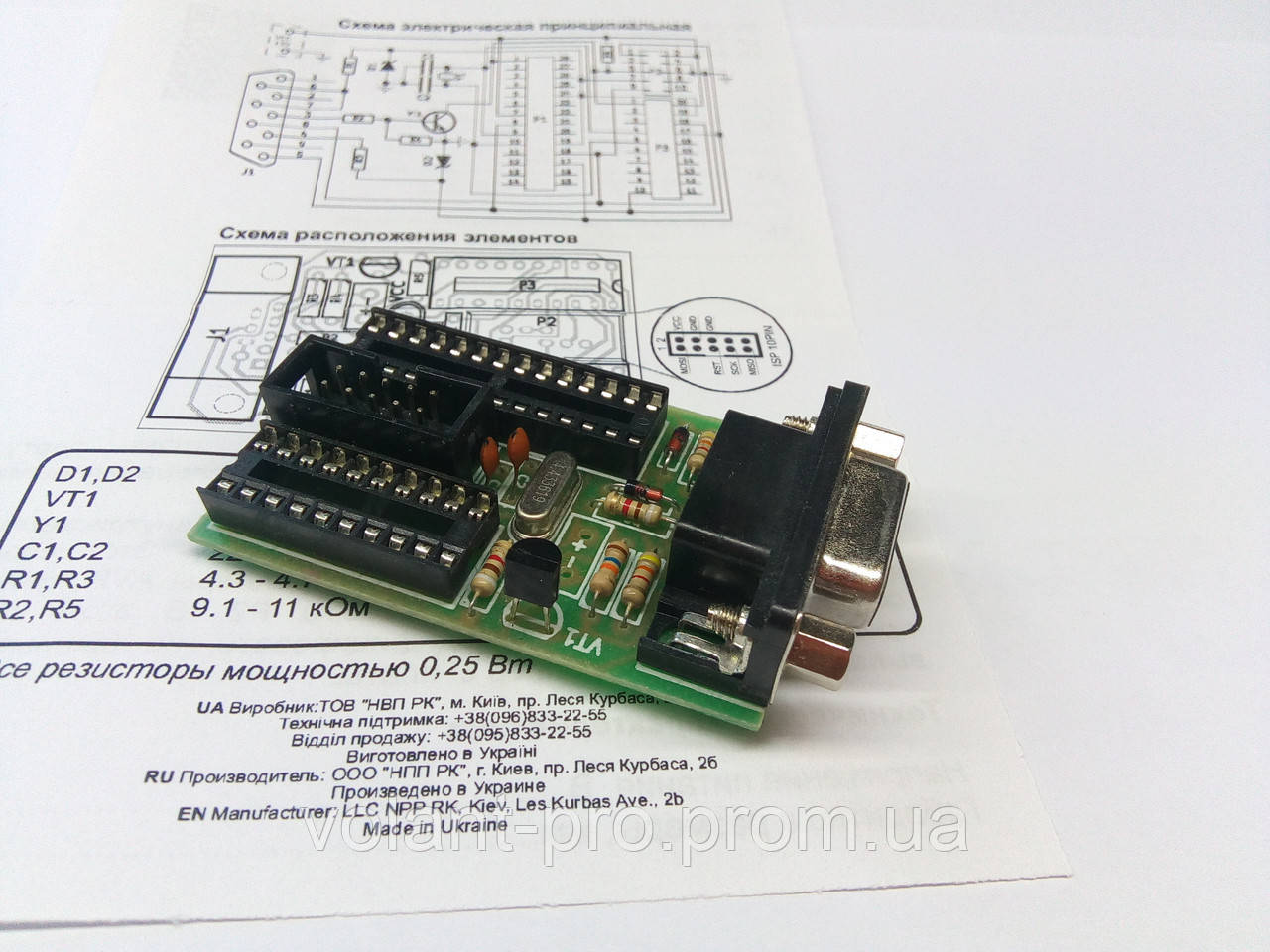

Програматор Atmel COM-портовий 5В, M156.

  Цей програматор з'єднується з COM портом персонального комп' ютера і працює під операційними системами Windows XP, Vista, 7.

  Програмор здійснює внутрішньосхеме програмування AVR за інтерфейсом SPI. Цей спосіб дозволяє програмувати мікроконтролери AVR прямо в складі схеми за допомогою роз'єму P2. У цьому випадку можна завжди модифікувати програму, не виймаючи (не випаюючи) мікроконтролер з плати.

Технічні характеристики:

Напруга живлення, В... 5

Габаритні розміри, мм...7x35

Замітки:

Роз'єм P1 використовується для програмування мікроконтролерів ATMega168, ATMega328, ATMega48, ATMega88, ATMega8 в DIP корпусах. Роз'єм Р2 використовується для мікроконтролерів ATTiny2313. Роз'єм Р3 підтримує всі AVR мікроконтролери з послідовним способом програмування. За допомогою кабеля-подовжувача COM можна підключити до COM порту на материнській платі комп' ютера. Для цього слід викрутити кріпильні гвинти роз'їму COM порту програматора. Для живлення програматора ви можете використовувати напругу 5В від порту USB комп’ютера.
