Плата усилителя 400 Вт, на 4-х парах 2SC5200 и 2SA1943.
- Готово до відправки
- Оптом і в роздріб
205 ₴
Показати оптові ціни- +380 (66) 748-31-56
Плата (без компонентів) для самостійного складання підсилювача потужності низької частоти 400Вт, на 4-х парах 2SC5200 і 2SA1943.
Технічні характеристики:
Uжив.макс --- +/-55 при Rнав. 4 Ом.
+/-65 при Rнав. 8 Ом.
Рмакс. --- 400 Вт при Rнав. 4 Ом. +/-45В.
400 Вт при Rнав. 8 Ом. +/-55В.
Струм спокою --- 70-100МА
Розмір плати --- 195*60м.
Вихідні транзистори розмістити через ізолюючі прокладки на радіаторі площею не менше 1000 кв. см із застосуванням теплопровідної пасти.
4. Струм спокою 70 ...100 мА встановити резистором R20 після прогріву підсилювача під навантаженням (через 15 ... 30 хв роботи). Перед встановленням струму закоротити Х1 і зняти навантаження з OUT. Контроль установки струму спокою проводиться за мілівольтметром, приєднаним до емітерів VT14 і VT15 (або VT12 і VT13). Показання мілівольтметра повинні бути 30...44 мВ.

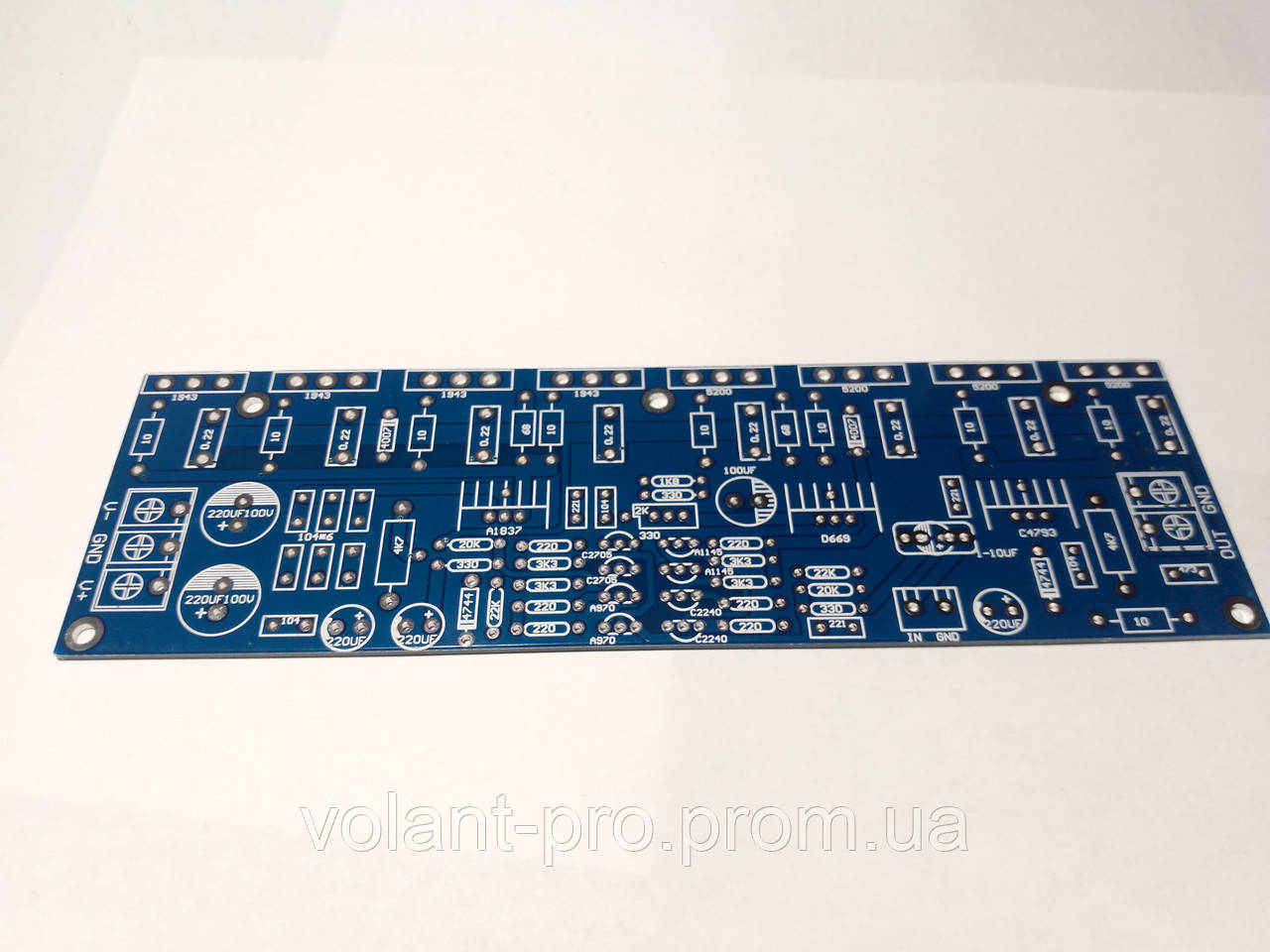

Плата якісна(див. фото), схеми в комплекті НЕМАЄ, вся розмітка на платі!
| Основні атрибути | |
|---|---|
| Ширина | 60 мм |
| Країна виробник | Китай |
| Довжина | 195 мм |
| Тип | Набір для складання |
| Стан | Новий |
| Тип модуля | Силовий |
| Користувальницькі характеристики | |
| Технічний стан | справне |
- Ціна: 205 ₴
- Спосіб упаковки: Короб з гофрокартону
