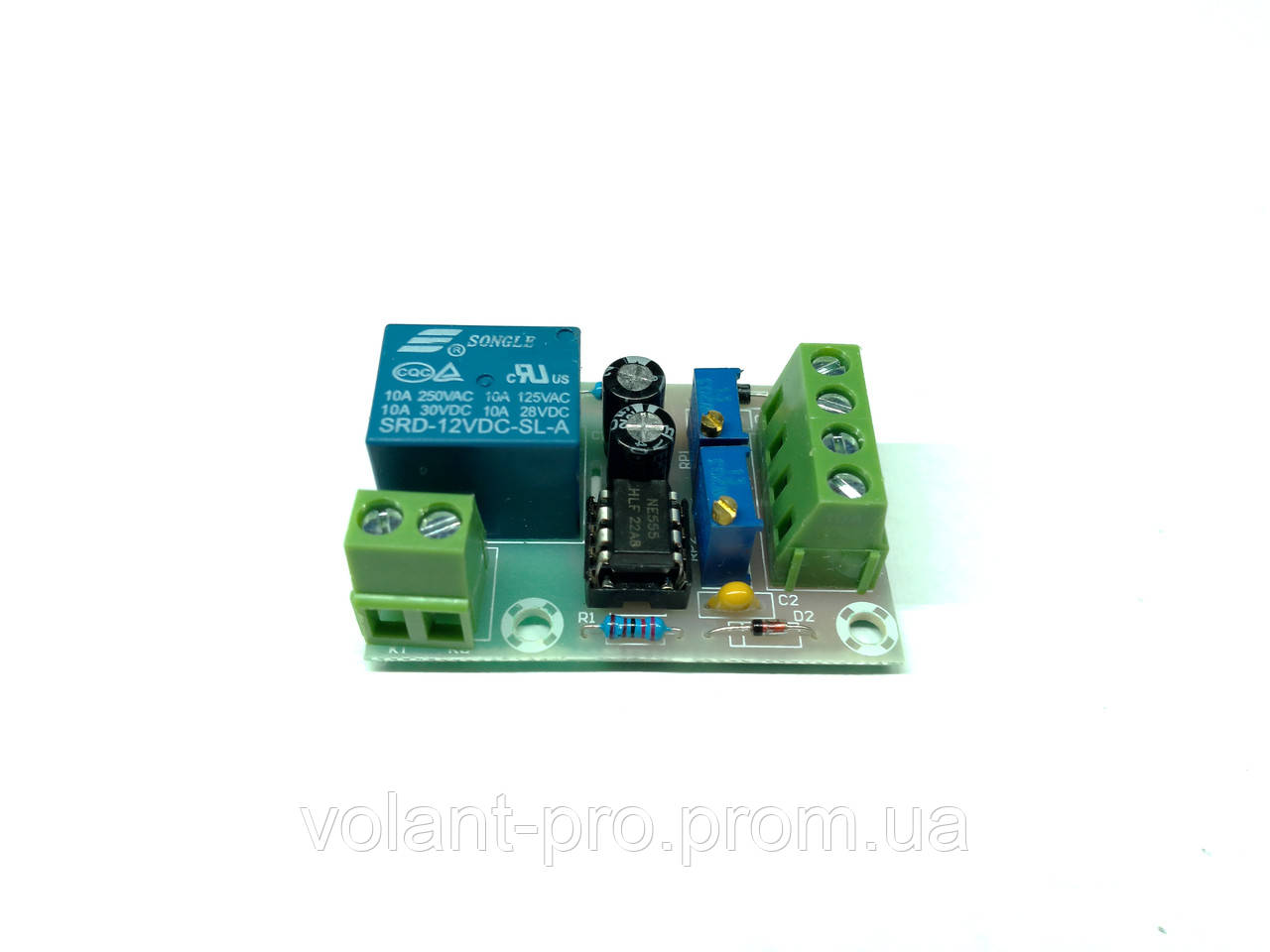

Контролер заряду акумуляторної батареї на 12В, XH-M601

Зарядний контролер 12В акумуляторної батареї XH-M601

Модуль вмикання та вимкнення зарядного пристрою по досягненню заданих рівнів напруги для контролю заряду автомобільного 12 вольтового акумулятора.

Контролер призначений для автоматичного увімкнення/вимкнення автомобільного зарядного пристрою, у разі досягнення напруги на акумуляторній батареї заданих значень верхнього та нижнього порогів.

Якщо напруга акумулятора буде рівною або нижче встановленого значення напруги нижнього порогу — контролер увімкне зарядний пристрій. Після досягнення на батареї напруги верхнього порогу, контролер вимкне зарядний пристрій, оберігаючи акумулятор від перезаряджання.

Напруга нижнього порога встановлюється резистором VR2, а верхнього — VR1. Обертання за годинниковою стрілкою збільшує напругу, проти годинникової — зменшує.

Для налаштування модуля знадобиться регульоване джерело живлення.

1. Викручуємо проти годинникової стрілки в крайнє положення (до клацання) резистор RP1.
2. Викручуємо за годинниковою стрілкою в крайнє положення (до клацання) резистор RP2.
3. Подаємо на роз'єми Bat + мінімальна напругу, за якої модуль має увімкнути реле. Світлодіод на модулі горіти не має.
4. Крутимо резистор RP1 за годинниковою стрілкою, до моменту вмикання світлодіоду на модулі. У такий спосіб налаштовується нижній поріг вмикання.
5. Подаємо на роз'єми Bat+- максимальну напругу, за якого модуль має вимкнути реле. Світлодіод на модулі має світитись.
6. Викручуємо резистор RP2 проти годинникової стрілки, до моменту вимкнення світлодіоду на модулі. У такий спосіб налаштовується верхній поріг вимикання.

• Модель: XH-M601
• Напруга нижнього порогу (вмикання реле): 10,5V (регулюється);
• Напруга верхнього порогу (вимкнення реле): 14,8V (регулюється);
• Струм споживання в режимі вимкненого реле: не більш ніж 12 мА;
• Максимальний струм комутації реле (не плутати із зарядним струмом) — до 10 А;
• Похибка встановлення: ±0. 1 В
• Регулювання потенціометрами: RP2, RP1
• Розміри: 50x32x18мм
