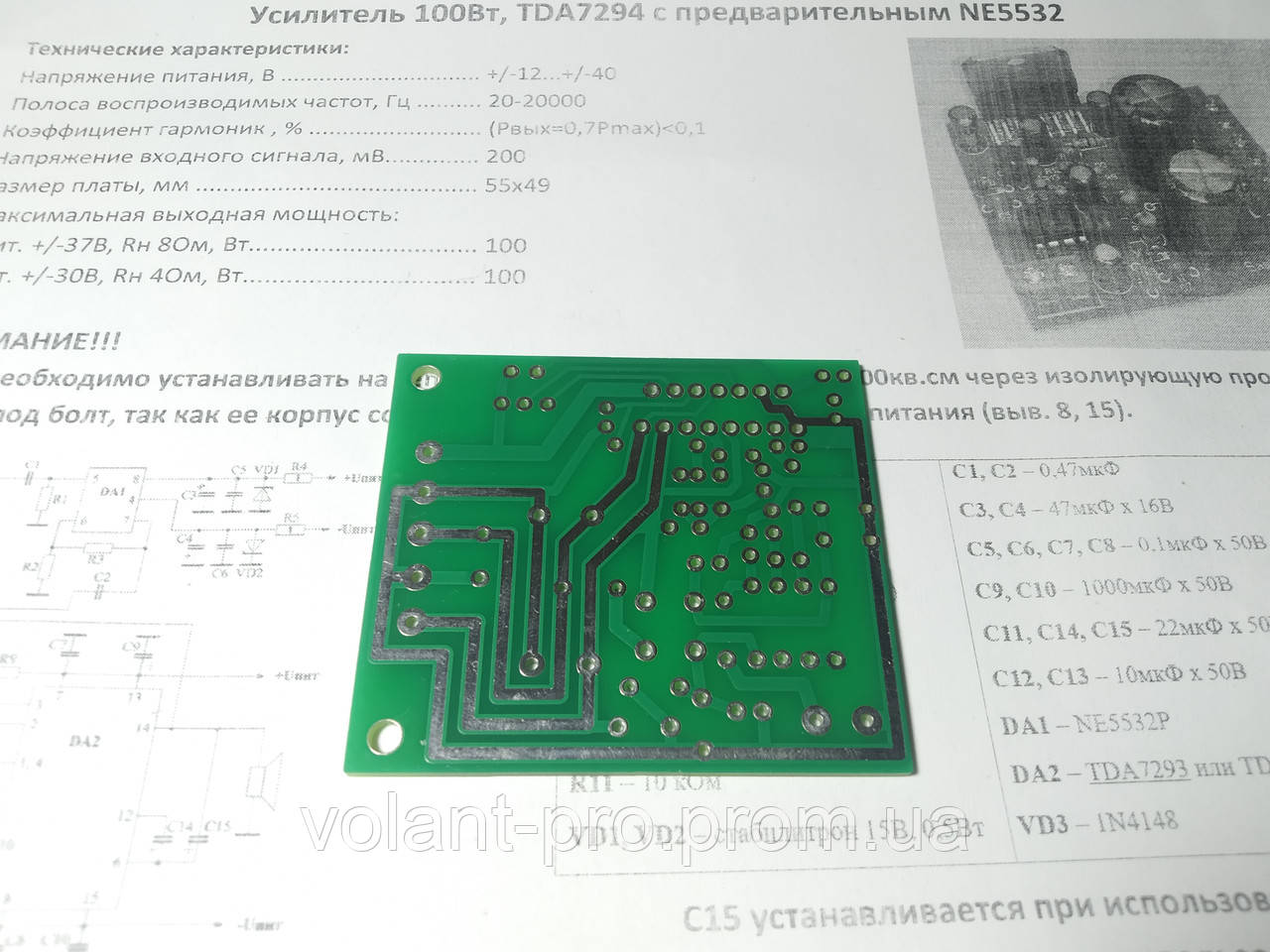

Плата моно підсилювач TDA7294 з попереднім NE5532, 100Вт

Плата (без компонентів) для самостійного складання моно підсилювача на мікросхемі TDA7294 (100 Вт) з попереднім підсилювачем NE5532, двополярне живлення.

Технічні характеристики:

Напруга живлення, двополярна: +/- 10...40В.
Напруга вхідного сигналу: 200мВ.
Пікове значення вихідного струму: 10 А.
Струм у режимі спокою: 20...60 мА.
Струм у режимі MUTE/ST-BY: 3 мА.
Довготривала вихідна потужність при
коефіцієнт гармонік = 0.5 %, при:
Uп = +/- 35 В та Rн = 8 Ом: 70 Вт,
Uп = +/- 31 В та Rн = 6 Ом: 70 Вт,
Uп = +/- 27 В та Rн = 4 Ом: 70 Вт.
Пікова музична вихідна потужність (1 сек.) при
коефіцієнт гармонік = 10%, при:
Uп = +/- 38 В та Rн = 8 Ом: 100 Вт,
Uп = +/- 33 В та Rн = 6 Ом: 100 Вт,
Uп = +/- 29 В та Rн = 4 Ом: 100 Вт.
Коефіцієнт посилення напруги, Au: 30.
Діапазон відтворюваних частот: 20...20000 Гц.
Розмір плати --- 55*49мм.
