Підсилювач НЧ на TDA7294, моно з попереднім NE5532 (100Вт, 4 Ом)

Підсилювач на мікросхемі TDA7294 (STM оригінал) із попереднім NE5532.

Напруга живлення . . . . . . . . . . . . . . . . . . . ±12 - ±40В
Частотний діапазон . . . . . . . . . . . . . . . . . . 20Гц – 20кГц

Максимальна вихідна потужність:

Uпит.±37В, Rн 8Ом. . . . . . . . . . . . . . . 100Вт
Uпит.±30В, Rн 4Ом. . . . . . . . . . . . . . . 100Вт

Коеф. гармонік:

Pвих = 5Вт, F = 1кГц. . . . . . . . . . . . . . . 0.005%
Pвих = 0,1 ... 50Вт, F = 20Гц ... 20кГц. . . . <0.1%
Номінальна вхідна напруга. . . . . . . . . . . .200мВ

У типовій схемі включення (TDA7294), УНЧ розвиває 70 Вт синусоїдальної потужності на навантаженні 4/6/8 Ом при напругах живлення відповідно ±27В, ±31В, ±35В. Музична потужність при цьому становить 100 Вт.

Для живлення пристрою слід застосовувати джерело живлення з потужністю, не меншою, ніж номінальна потужність підсилювача. Додатково потрібно встановити фільтруючі конденсатори живлення, ємністю не менше 4700мкФ (рекомендується 10000мкФ) в кожне плече джерела. У разі, якщо застосовується імпульсний блок живлення, слід пам'ятати, що піковий струм споживання підсилювача може у кілька разів перевищувати середній.

УВАГА!!!
ІМС необхідно встановлювати на тепловідведення з площею не менше 600 кв.см через ізолюючу прокладку, так як її корпус з'єднаний з негативним виведенням живлення (вив. 8, 15).

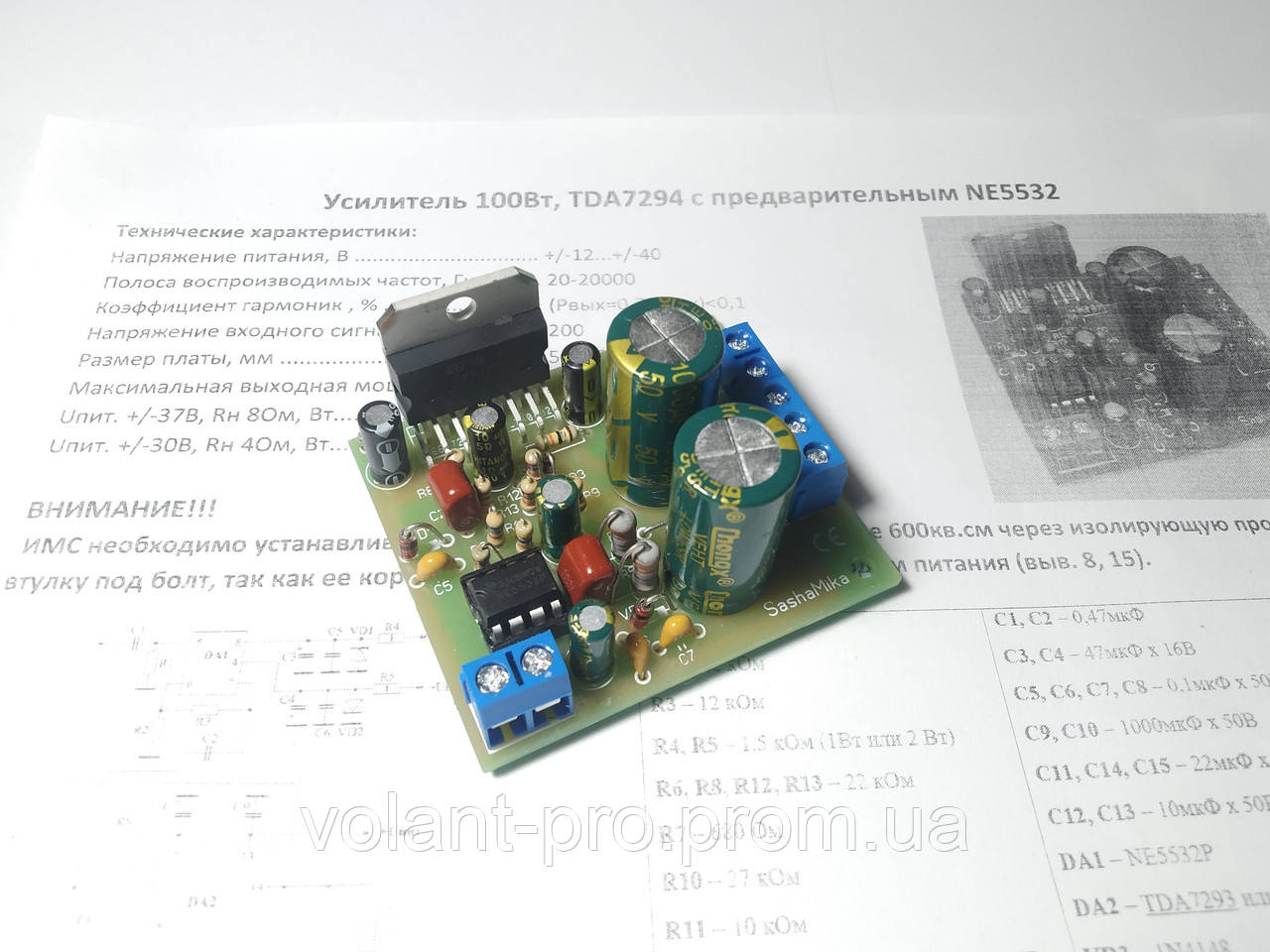

Плата якісна (див. фото), схема додається!

Блок з боку пайки вкритий акриловим ізоляційним лаком "Plastik-71", для захисту від корозії.
