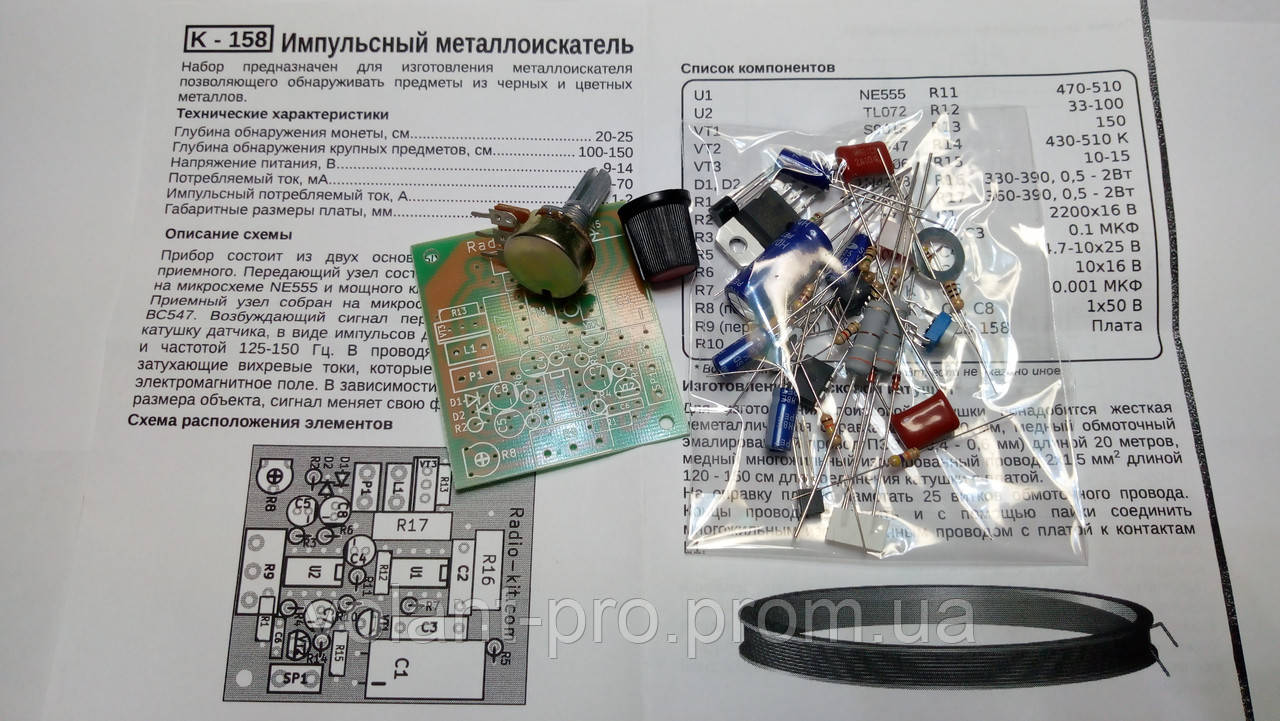

КІТ, набір металошукач імпульсний Пірат, 9-14В. K158

КІТ, набір для самостійної збірки імпульсного металошукача Пірат, з живленням 9-14В.

Короткі технічні характеристики:

Напруга живлення --- 9...14В.

Глибина виявлення монети --- 20...25см.

Глибина виявлення великих предметів --- 100...150см.

Споживаний струм --- 60...70мА

Імпульсний струм --- 1...2А.

Розміри друкованої плати --- 45х52мм.

Схема додається!

Прилад складається з двох основних вузлів: передавального і приймального. Передавальний вузол складається з генератора імпульсів на мікросхемі NE555 і потужного ключа на транзисторі IRF740. Приймальний вузол зібраний на мікросхемі TL072 і транзисторі ВС547. Збудливий сигнал передається періодично в катушку датчика, у вигляді імпульсів тривалістю 125 - 150 мкс і частотою 125-150 Гц. В провідних об'єктах наводяться затухаючі вихрові струми, які збуджують згасаюче електромагнітне поле. В залежності від провідних властивостей і розміру об'єкта, сигнал змінює свою форму і тривалість.

Виготовлення пошукової катушки: для виготовлення пошукової катушки знадобиться жорстке неметалічне оправлення Ø 200-250 мм, мідний обмотувальний емальований провід ПЕВ (Ø0,4 - 0,6 мм) довжиною 20 метрів, мідний багатожильний ізольований провід 2x1,5 мм2 довжиною 120 - 150 см для з'єднання котушки з платою. На оправку щільно намотати 25 витків обмотувального проводу. Кінці дроту закріпити і з допомогою пайки з'єднати багатожильним ізольованим дротом із платою до контактів L1. Збірка і налаштування металошукача: до контактів SP1 підпаяти динамік 8 Ом 0.5 Вт. До контактів Р1 подається живлення 9-14 В (переважно від акумулятора 12 В 1.2 А/год). Після включення пристрою обертанням підлаштування резистора R8 знайти таке положення, коли клацання в динаміці максимально затихнуть, а шум ще не почне наростати, після чого змінним резистором R9 виконати ту ж операцію, але більш точно, максимальна чутливість металошукача знаходиться на порозі появи звуку. Чутливість металошукача можна поліпшити, змінюючи кількість витків котушки. При діаметрі оправки в 250 мм, і обмоточном проводі Ø0,5 мм - це приблизно 14 витків. Після закінчення налаштування котушці можна надати жорстку форму, обмотавши її скотчем, ізолентою або просочивши епоксидною смолою.
