Металошукач імпульсний, "Пірат", 9-14В. M158

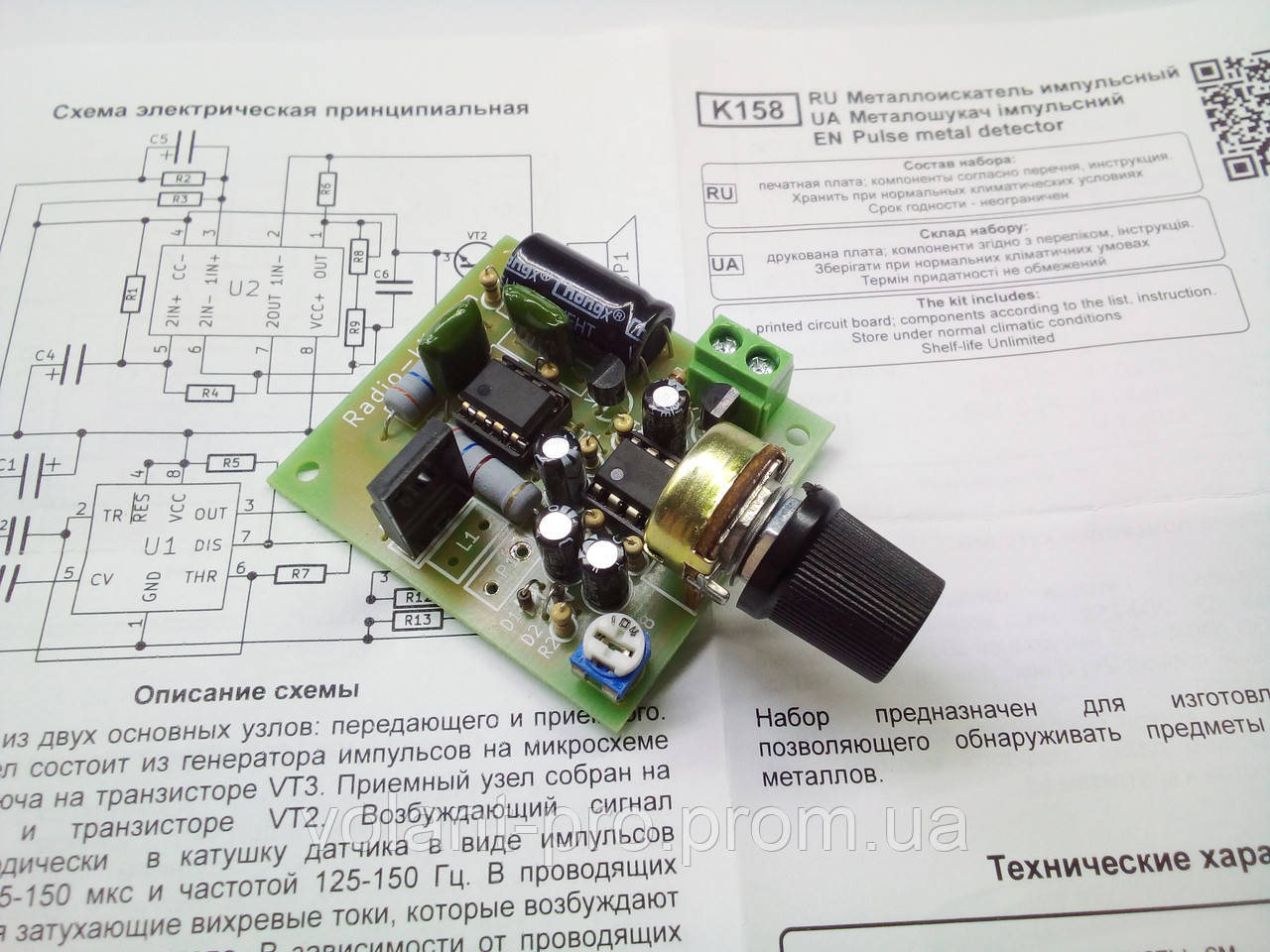

Металошукач імпульсний, "Пірат", 9-14В, на мікросхемах TL082 або 072 (Оригінал) и генераторі NE555, M158. Мікросхеми встановлені на панельки DIP-8.

Короткі технічні характеристики:

Напруга живлення --- 9...14В.

Глибина виявлення монети --- 20...25см.

Глибина виявлення великих предметів --- 100...150см.

Споживаний струм --- 60...70мА

Імпульсний струм --- 1...2А.

Розміри друкованої плати --- 45х43мм.

Схема додається!

 Прибор состоит из двух основных узлов: передающего и приемного. Передающий узел состоит из генератора импульсов на микросхеме NE555 и мощного ключа на транзисторе Q2. Приемный узел собран на микросхеме U2 и транзисторе Q3. Возбуждающий сигнал передается периодически в катушку датчика, в виде импульсов длительностью 125- 150 мкс и частотой 125-150 Гц. В проводящих объектах наводятся затухающие вихревые токи, которые возбуждают затухающее электромагнитное поле. В зависимости от проводящих свойств и размера объекта, сигнал меняет свою форму и длительность.

Виготовлення пошукової котушки: для виготовлення пошукової котушки знадобиться жорстка неметалічна оправлення Ø 200-250 мм, мідний обмотувальний емальований провід ПЕВ (Ø0,4 - 0,6 мм) довжиною 20 метрів, мідний багатожильний ізольований провід 2x1,5 мм2 довжиною 120 - 150 см для з'єднання котушки з платою. На оправку щільно намотати 25 витків обмотувального проводу. Кінці дроту закріпити і з допомогою пайки з'єднати багатожильним ізольованим дротом із платою до контактів L1.
